Cruach Ilghnéitheach

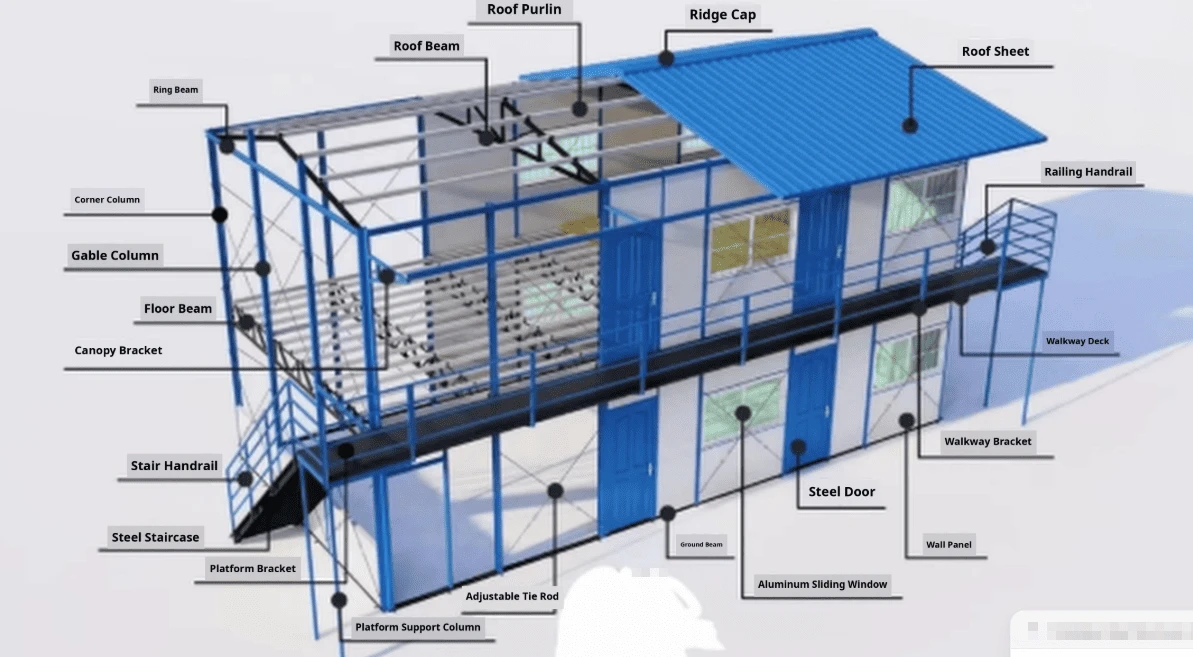

Tagraíonn cruach ilghnéitheach do na comhpháirteanna cruach struchtúracha go léir nach-bunleibhéal atá de dhíth chun foirgneamh nó saoráid tionscail a chríochnú. Cé gurb iad na colúin struchtúracha cruach, bíomaí, trusanna, purlins agus naisc mhóra an príomhfhráma iompair, clúdaíonn cruach ilghnéitheach na comhpháirteanna tánaisteacha a fhágann go mbeidh an struchtúr feidhmiúil, sábháilte agus inrochtana d'áititheoirí agus pearsanra cothabhála.

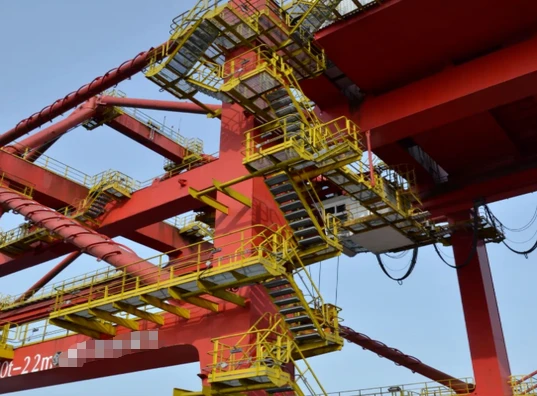

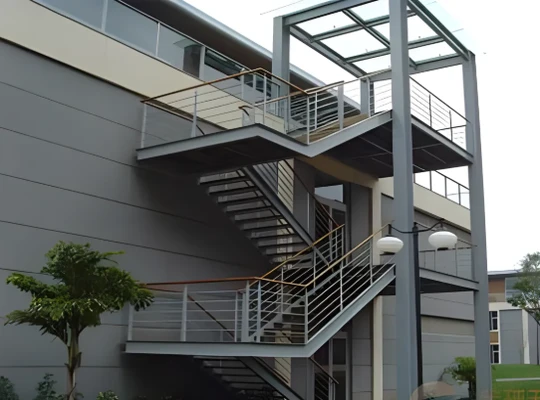

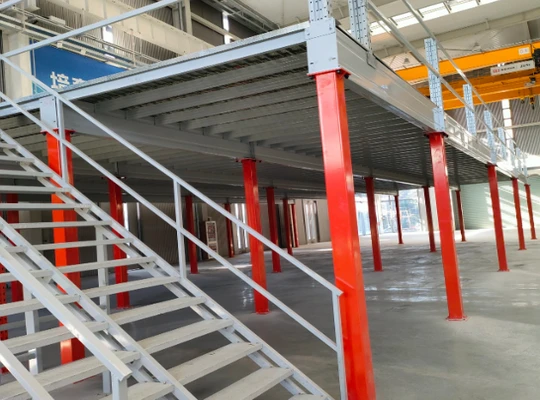

Cuimsíonn raon feidhme cruach ilghnéitheach staighrí agus cosáin staighre, ráillí agus ráillí láimhe, grátaí cruach agus plátaí urláir, dréimirí agus ardáin rochtana, cláir ladhar agus cages sábháilteachta, gáitéir agus comhpháirteanna draenála, leabaí, mullaird, tacaí trealaimh, agus miotalóireacht ailtireachta. Go praiticiúil, is faoi chruach ilghnéitheach a thiteann aon earra déanta as cruach nach bhfuil mar chuid den phríomhfhráma struchtúrach ach atá riachtanach don tionscadal - agus is é sin an fáth go dtugtar "miotail ilghnéitheacha" air freisin i dtionscal tógála Mheiriceá Thuaidh.





Cé go léiríonn cruach ilghnéitheach tonnáiste níos lú i gcomparáid le cruach struchtúrach príomhúil, tá sé ríthábhachtach do chríochnú agus comhlíonadh an tionscadail. Bíonn tionchar díreach ag staighre agus ráillí ar shábháilteacht phearsanra agus ní mór dóibh ceanglais OSHA, IBC agus cód tógála áitiúil a chomhlíonadh. Cinneann rátálacha agus ardáin toilleadh ualaigh cosáin agus friotaíocht sciorrtha. Cosnaíonn gáitéir agus córais draenála an struchtúr ó dhamáiste uisce. Toisc go mbíonn mionsonraí monaraithe fairsinge i gceist leis na comhpháirteanna seo - naisc, táthaithe, cóireálacha dromchla agus comhlíonadh cód - is minic a éilíonn cruach ilghnéitheach níos mó airde innealtóireachta in aghaidh an tonna ná mar a bhíonn cruach struchtúrach príomhúil.









Rinneadh táirgí cruach ilghnéitheacha GNEE a onnmhairiú chuig gléasraí tionsclaíocha, foirgnimh thráchtála agus tionscadail bhonneagair ar fud Oirdheisceart na hÁise, sa Mheánoirthear, san Afraic agus i Meiriceá Theas. Clúdaíonn ár ndéantúsaíocht staighrí, ráillí, grátaí, cláir ladhar, dréimirí agus córais draenála — a mhonaraítear chun coinníollacha éagsúla suímh, caighdeáin idirnáisiúnta agus creataí rialála a chomhlíonadh.





Cumais Déantúsaíochta



Tá ár n-áis déantúsaíochta feistithe le cumas gearrtha, lomadh, puncháil, druileála, lámhaigh lámhaigh agus péintéireachta CNC le haghaidh próiseála cruach ilghnéitheach.



Mír	Trealamh	Feidhmchlár Ilghnéitheach Cruach

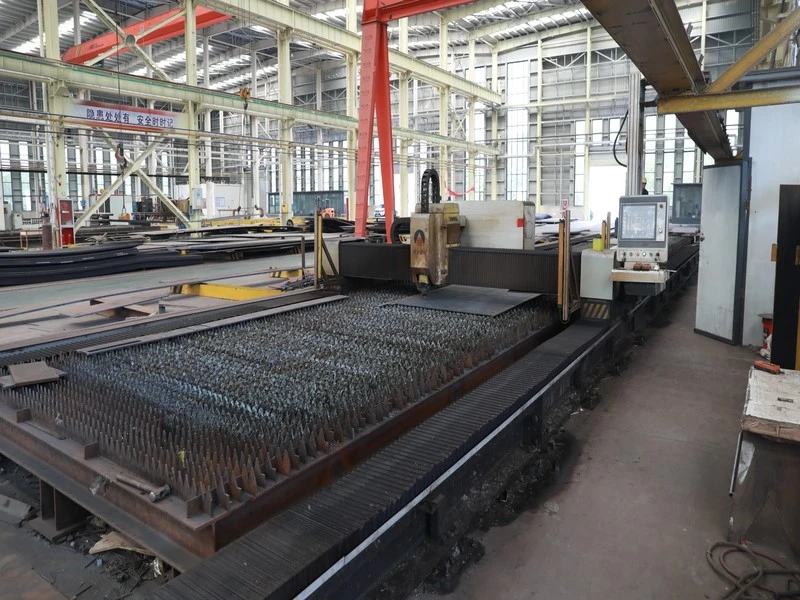

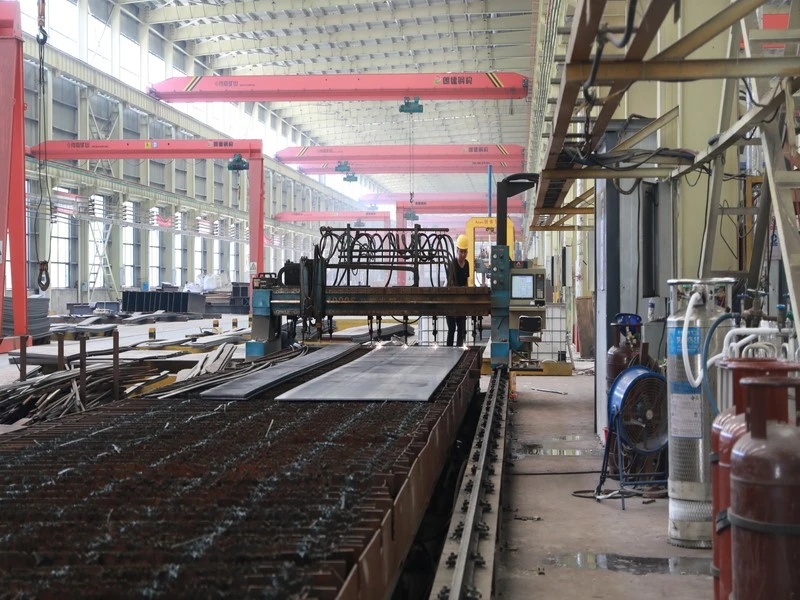

Gearradh	3.2m × 23m CNC meaisín gearrtha comhordaithe; meaisín gearrtha CNC gantry	Sreangairí staighre, cosáin, cláir ladhar, bonnphlátaí

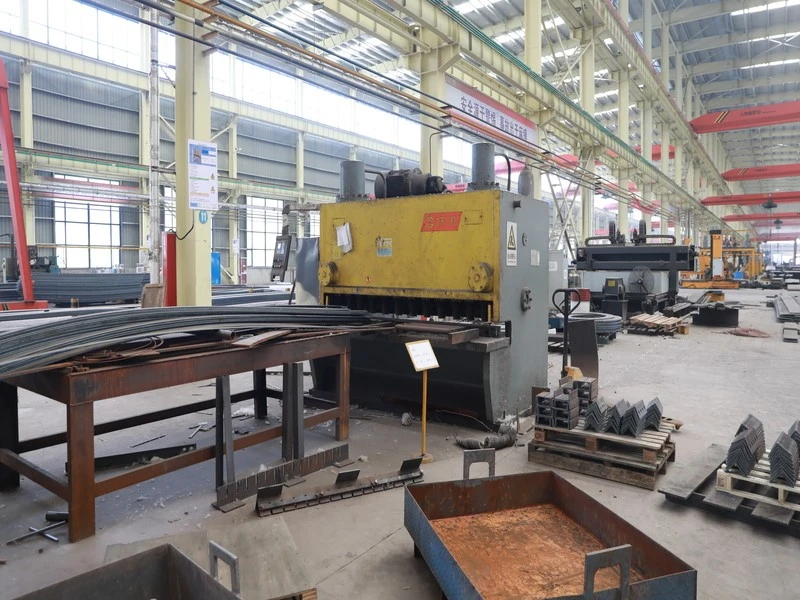

lomadh	25mm × 2500mm lomadh gilitín hiodrálach CNC	Leatháin gutter, bearnaí boird ladhar, plátaí tanaí

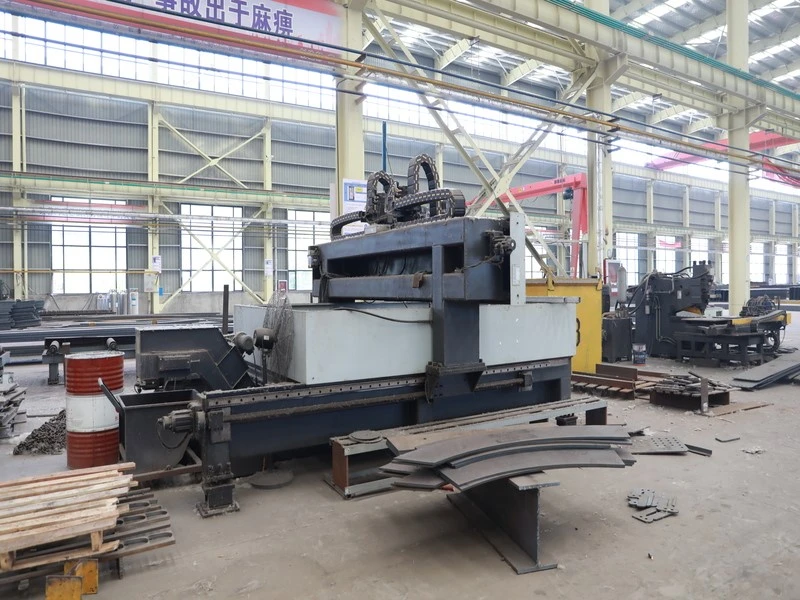

Punching & Drilling	meaisín punchála agus druileála CNC; Meaisín druileála pláta CNC	Poill pláta bonn ráillí láimhe, poill a shocrú

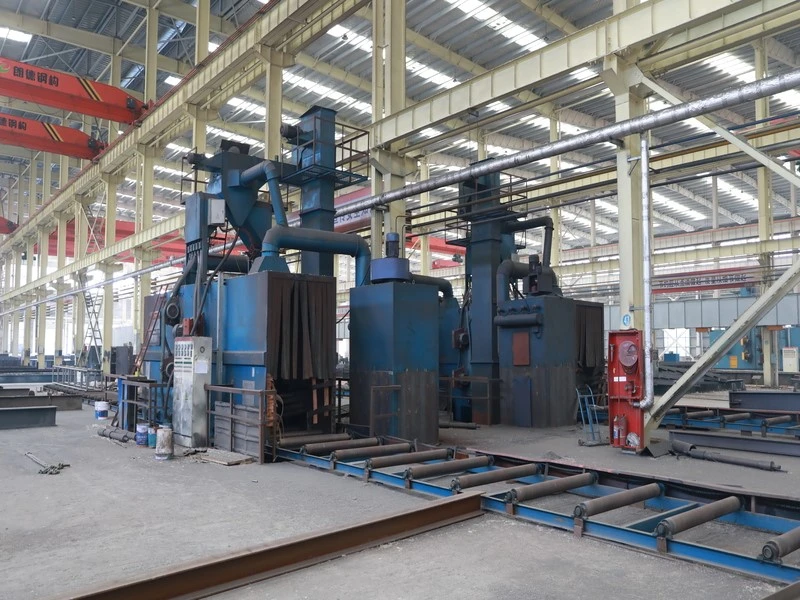

Ullmhú Dromchla	Meaisín pléasctha lámhaigh	A bhaint meirge roimh phéinteáil

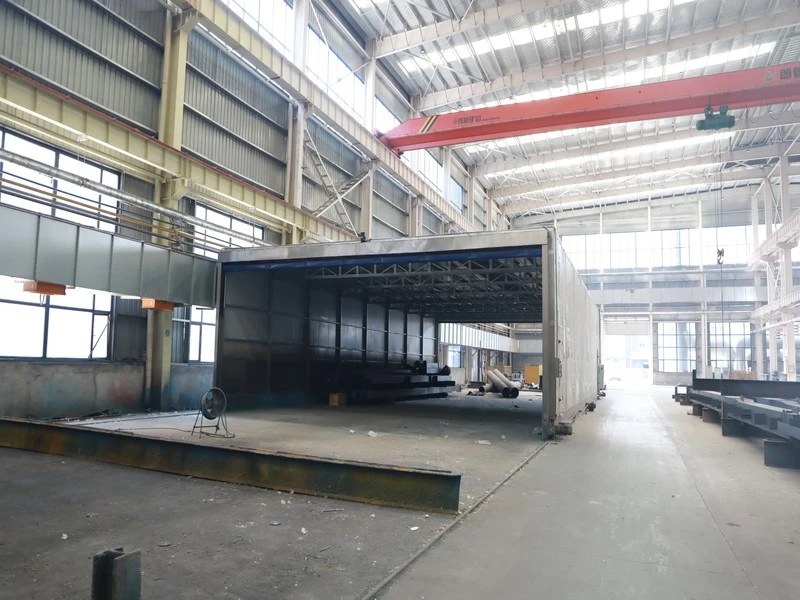

Péinteáil	Bothán spraeála péinte	Cóta primer agus bailchríoch

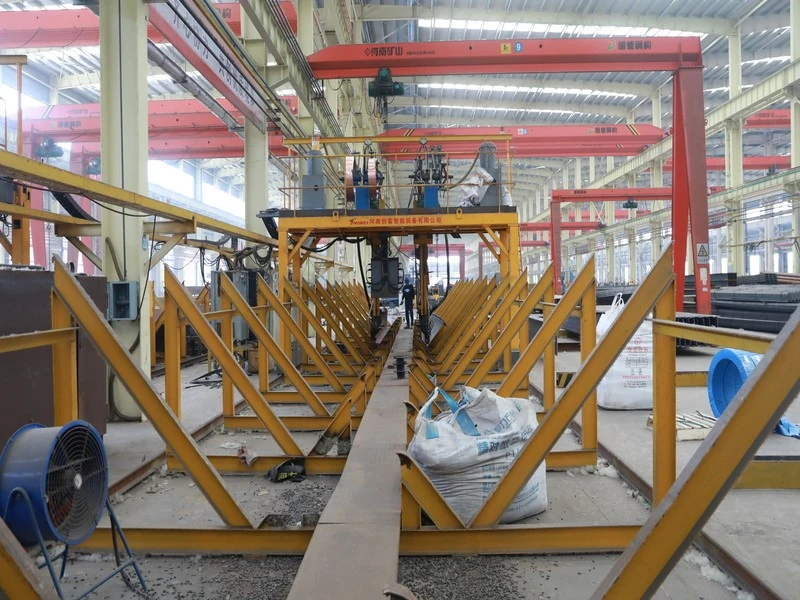

Táthú	Chonaic, MIG/MAG, TIG	Táthú tionól le haghaidh staighre, ráillí, gáitéir





Próiseas Déantúsaíochta



Leanann ár ndéanamh cruach ilghnéitheach próiseas sruthlínithe ón amhábhar go dtí an táirge críochnaithe.

Céim	Oibríocht	Pointe Rialaithe
1. Gearradh	Gearradh agus lomadh CNC plátaí, barraí agus rannóga de réir líníochtaí siopa	Caoinfhulaingt tipiciúil ±2 mm; de réir sonra tionscadail nó líníocht siopa
2. Punching & Drilling	Poill bolt agus poill a shocrú ar phlátaí bonn agus plátaí nasc	Suíomh poll ±1.5 mm tipiciúil; de réir riachtanas dearaidh; díbhurrú
3. Tionól Táthú	Feistiú-suas agus táthú na gcóimeálacha staighrí, ráillí, gáitéir agus chláir ladhar	Méid agus fad weld in aghaidh na sonraíochta tionscadail; AWS D1.1 mar thagairt; iniúchadh amhairc
4. Ullmhú Dromchla	Pléascadh lámhaigh chun meirge agus scála an mhuilinn a bhaint	Glaineacht dromchla de réir ISO 8501-1 Sa 2.5
5. Péinteáil	Cóta primer agus críochnaigh i mboth spraeála péinte	Tiús brataithe de réir sonra an tionscadail
6. Cigireacht Deiridh	Seiceáil tríthoiseach, iniúchadh weld, seiceáil sciath	Líníochtaí de réir an tsiopa agus sonraíocht an tionscadail









Téann gach ordú cruach ilghnéitheach trí phróiseas iniúchta cúig chéim roimh é a sheoladh. Coinnímid inrianaitheacht iomlán ón amhábhar go dtí an táirge críochnaithe agus soláthraímid doiciméadú cáilíochta iomlán le haghaidh imréiteach custaim onnmhairithe agus formheas cliant.



Próiseas Cigireachta Cáilíochta

Céim	Ábhar Cigireachta	Modh / Caighdeán
1. Ábhar Isteach	Fíorú grád ábhair, seiceáil tríthoiseach, iniúchadh lochtanna dromchla	Athbhreithniú MTC + tástáil speictriméadar
2. Sa Phróiseas-Táthú	Cigireacht amhairc Weld, tomhas méid weld	AWS D1.1, ISO 5817
3. NDT (de réir mar is gá)	Tástáil ultrasonaic (UT), tástáil cáithníní maighnéadacha (MT) ar táthaithe criticiúla	ISO 17640 / ISO 17638
4. Seiceáil Galbhánú	Tiús sciath, greamaitheacht, aonfhoirmeacht dromchla	ISO 1461, ASTM A123
5. Cigireacht Deiridh	Seiceáil toise, feistiú cóimeála-suas, críochnú dromchla, seiceáil pacáistithe	Líníochtaí siopa tionscadail



Seicliosta Doiciméad Ar Fáil

Doiciméad	Cuspóir
Teastas Tástála Ábhar (MTC)	Deimhníonn sé grád amhábhar agus comhdhéanamh ceimiceach
Deimhniú Tástála Muileann	Inrianaitheacht don uimhir teasa muileann cruach
Teastas Galbhánú	Deimhníonn sé tiús na brataithe in aghaidh ISO 1461
Tuarascáil NDT	Torthaí iniúchta táthú (UT/MT)
-Tuairisc Chigireachta Tríú Páirtí	Teastas iniúchta SGS / BV / TÜV (ar iarratas)
Líníochtaí Siopaí	Mar-líníochtaí monaraithe tógtha le suiteáil
Liosta Pacála & CO	Doiciméid imréitigh custaim le haghaidh onnmhairiú







Déanaimid comhpháirteanna cruach ilghnéitheacha i dtrí chatagóir ábhar. Roghnaítear gach ábhar bunaithe ar thimpeallacht seirbhíse, sonraíocht tionscadail agus cód foirgníochta is infheidhme.



Ábhar	Gráid & Coibhéisí	Cóireáil Dromchla	Feidhmchláir tipiciúla	Timpeallacht Seirbhíse
Cruach Carbóin	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grád 250 / 350)	Siopa primer, péint ailcíde, sciath eapocsa	Staighre cruach laistigh, cosáin staighre, sreangáin staighre, ráillí láimhe struchtúracha, ráillí píopaí, cláir ladhar cruach, grátaí ardáin, plátaí urláir	Timpeallacht thirim, faoi dhíon, rialaithe
Te-Dip Galvanized Steel	Q235 / Q345 le sciath since (ASTM A123, ISO 1461, AS 1216)	Galbhánú te-dip, bratú since meánlíon Níos mó ná nó cothrom le 70 μm (ábhar Níos mó ná nó cothrom le 6 mm)	Stáin staighre ghalbhánuithe, grátaí cosáin ghalbhánuithe, ráillí láimhe ghalbhánuithe, dréimirí ghalbhánuithe, cages sábháilteachta, cláir ladhar ghalbhánuithe	Lasmuigh, taise, báisteach, nochtadh aimsire
Cruach Dhosmálta	SS304 / SS316 (ASTM A240 le haghaidh pláta/bileog/stiall, ASTM A276 do bharraí, ASTM A312/A554 do phíopaí; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Picilte, pasivated, brushed, scáthán snasta	Gutters cruach dhosmálta, downspouts, ráillí dhosmálta táthaithe, córais staighre dosmálta, grátaí ardán dosmálta	Cósta, muirí, ceimiceacha, peitriceimiceach, -grád bia

Nóta:Roghnaítear grád an ábhair bunaithe ar shonraíocht an tionscadail, an cód tógála is infheidhme agus an timpeallacht seirbhíse.





Ag GNEE, tuigimid gur minic gurb é faomhadh ábhartha an chéad chonstaic in orduithe cruach ilghnéitheacha onnmhairithe - sonraíonn cliaint thar lear gráid de réir a gcód áitiúil, agus ní mór coibhéis a dhearbhú roimh tháirgeadh. Anseo thíos soláthraímid ár ngráid ábhar caighdeánacha le coibhéisí idirnáisiúnta, loighic roghnúcháin bunaithe ar thionscadail ónár dtaithí déantúsaíochta, agus treoir maidir le hionadú ábhar chun cabhrú leat an t-ábhar ceart do do thionscadal a shonrú agus a fhaomhadh.



Gráid Ábhar & Coibhéisí Idirnáisiúnta



Déanaimid cruach ilghnéitheach sna gráid cruach carbóin, cruach ghalbhánuithe agus cruach dhosmálta seo a leanas. Léiríonn an tábla thíos coibhéisí thar mórchaighdeáin idirnáisiúnta.



Cineál Ábhar	An tSín GB	Stáit Aontaithe Mheiriceá ASTM	Eoraip BS EN	JIS na Seapáine	An Astráil AS	Feidhmchlár tipiciúil Ilchineálach Cruach
Cruach Carbóin	Q235	A36	S235JR	SS400	Grád 250	Staighre laistigh, ráillí, cláir ladhar

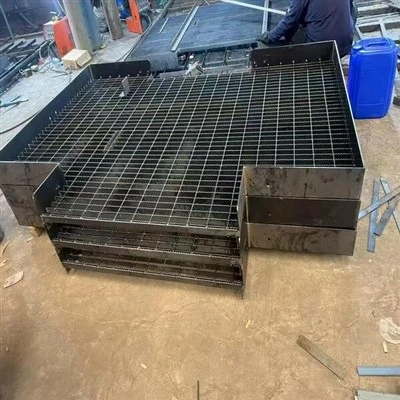

Cruach Carbóin	Q345	A572 Gr.50	S355JR	SM490	Grád 350	Grátaí troma-dleachta, sreangáin staighre, frámaíocht ardáin
Cruach Galvanized	Q235 galbhánú te-tumtha	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Grád 250 + AS 1216	Ráillí lasmuigh, cosáin, dréimirí

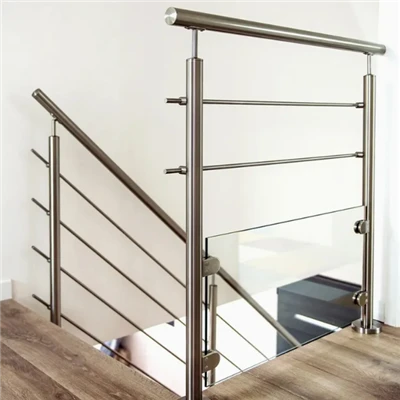

Cruach Dhosmálta	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Gutters, ráillí táthaithe (ginearálta)
Cruach Dhosmálta	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	gáitéir chósta, ráillí gléasra ceimiceach



Tionscadal-Roghnú Ábhair Bhunaithe



Bunaithe ar ár dtaithí déantúsaíochta ar thionscadail thionsclaíocha, tráchtála agus bonneagair, molaimid na hábhair seo a leanas de réir cineáil tionscadail.



Cineál Tionscadail	Míreanna tipiciúla Cruach Il	Ábhar Molta	Cúis
Stóras tionsclaíoch (tirim, intíre)	Staighre, gratings, cláir ladhar	Cruach carbóin Q235, péinteáilte	Costas-éifeachtach; timpeallacht rialaithe

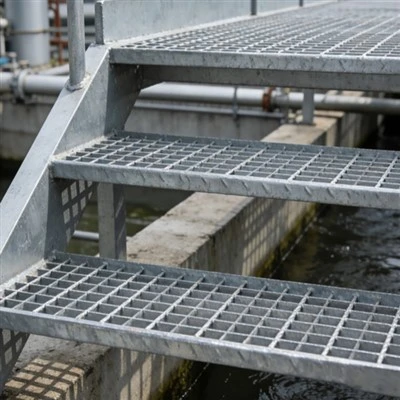

Gléasra tionsclaíoch (taise, rochtain lasmuigh)	Staighre taobh amuigh, grátaí cosáin, ráillí láimhe	Q345 galbhánú te-tumtha	Neart níos airde + sciath since le haghaidh lasmuigh
Foirgneamh tráchtála (ailtireacht)	Ráillí staighre, balustrades, miotalóireacht maisiúil	SS304 nó cruach carbóin brataithe le púdar	Bailchríoch aeistéitiúil ag teastáil
Struchtúr cósta / mara	Gutters, dréimirí, rátálacha ardáin	SS316	Friotaíocht clóiríd
Gléasra ceimiceach / peitriceimiceach	Córais staighre, grátaí, cages sábháilteachta	SS316 nó Q345 le galbhánú trom	Timpeallacht chreimneach
Gléasra cumhachta / tionscal trom	Grátaí ardáin, staighrí tromshaothair, ráillí láimhe do phíobáin	Q345 galbhánú te-tumtha	Ard-ualach + marthanacht lasmuigh
Áis bia/cógaisíochta	Ráillí láimhe, gáitéir draenála, ardáin	SS304 le bailchríoch picilte	Riachtanas sláinteachais



Comparáid Costas Ábhar



Cuirimid an chomparáid chostais seo a leanas ar fáil chun cabhrú leat sonraíocht ábhair a bharrfheabhsú laistigh de bhuiséad do thionscadail.



Ábhar	Innéacs Costas (Q235=1.0)	Nóta Straitéise Buiséid
Cruach carbóin Q235 (péinteáilte)	1.0	An chuid is mó eacnamaíoch le haghaidh úsáid laistigh / ginearálta
Cruach carbóin Q345 (péinteáilte)	1.05–1.10	Úsáid nuair is gá acmhainn ualaigh níos airde
Galbhánú te-dip (Q235/Q345)	1.15–1.25	Rogha caighdeánach do chruach ilghnéitheach lasmuigh
SS304 cruach dhosmálta	2.5–3.0	Cuir in áirithe do mhíreanna infheicthe / creimthe-seans maith
SS316 cruach dhosmálta	3.5–4.0	Cúlchiste le haghaidh timpeallachtaí cósta / ceimiceacha amháin

Nóta:I gcás tionscadal a bhfuil buiséid dochta acu, is minic a mholaimid straitéis ábhair mheasctha — cruach charbóin ghalbhánuithe le haghaidh míreanna struchtúracha (staighre, grátálacha) agus cruach dhosmálta le haghaidh creimthe criticiúla amháin-míreanna seans maith (gáitéir, ráillí cósta) — chun costas iomlán an tionscadail a bharrfheabhsú gan feidhmíocht a íobairt.



Príomhghnéithe Roghnúcháin



Seachas ábhar agus costas, cinneann na fachtóirí seo a leanas cibé an bhfeidhmíonn comhpháirt cruach ilghnéitheach i gceart i seirbhís.



Catagóir	Príomhcheist Roghnúcháin
Córais Staighre	Cinneann uillinn cineál: staighre caighdeánach 30 céim -45 céim, dréimirí long 50 céim -70 céim, dréimirí seasta 75 céim -90 céim. Sainmhínigh uillinn go luath.

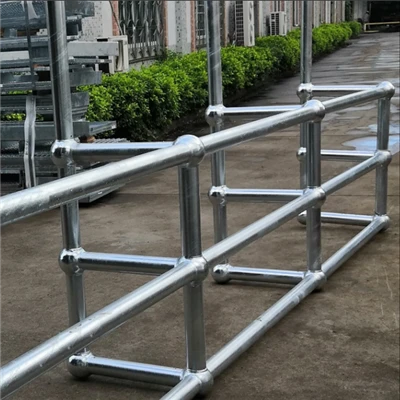

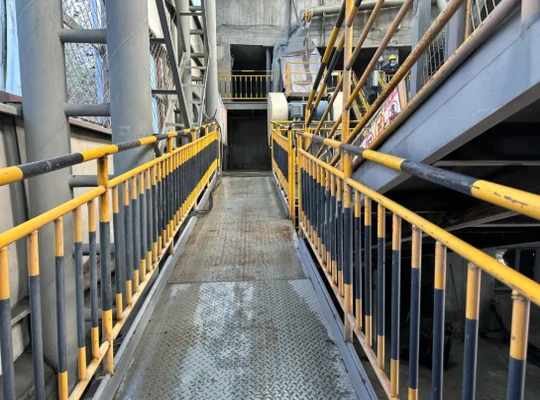

Ráillí & Ráillí láimhe	Tá difríocht idir airde/ualach de réir caighdeáin: OSHA 42" / 200 lbf; BS EN ISO 14122 1,000 mm / 1,000 N. Deimhnigh an cód rialaithe roimh an déantús.

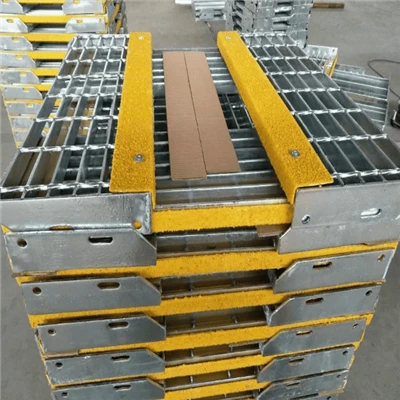

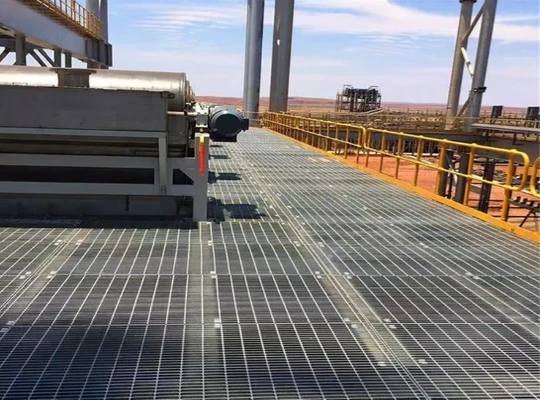

Gráta Cruach	Dromchla serrated éigeantach do thimpeallachtaí olacha/fliucha. Maidir le trácht feithiclí, is teip choitianta é barraí imthacaí méide in aghaidh táblaí ualaigh NAAMM — róbheag a dhéanamh.
Gabhálais Sábháilteachta	Tá cláir ladhar ag teastáil ar ardáin le taobhanna oscailte níos mó ná 4 troigh (OSHA). Úsáid galbhánú te-lasmuigh - tá cláir ladhar péinteáilte creimthe ag an mbun.
Draenáil	Caithfidh próifíl/tiús gáitéir a bheith ag teacht leis an dobharcheantar agus leis an mbáisteach. Tionscadail chósta: SS316 le bailchríoch picilte - SS304 claiseanna i 5-10 mbliana.

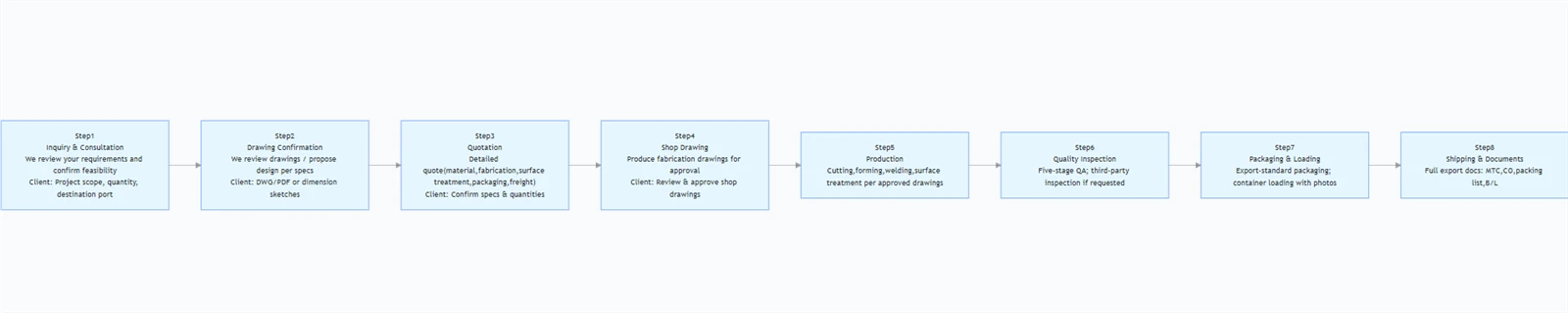

Tá formhór na n-orduithe cruach ilghnéitheacha saincheaptha do líníochtaí tionscadail. Tá ár bpróiseas deartha chun bearnaí cumarsáide a íoslaghdú agus a chinntiú go bhfaigheann tú go díreach cad a theastaíonn ó do thionscadal - ón gcéad fhiosrúchán go dtí luchtú coimeádáin.



Céim	Céim	Cad a Tharlaíonn	Rudaí a Theastaímid uait
1	Fiosrúchán & Comhairliúchán	Déanaimid athbhreithniú ar do riachtanais agus deimhnímid indéantacht	Raon feidhme an tionscadail, cainníocht, calafort ceann scríbe
2	Deimhniú Líníochta	Déanaimid athbhreithniú ar do líníochtaí nó molaimid dearaí bunaithe ar shonraí	Líníochtaí (DWG/PDF), nó sceitsí le toisí
3	Athfhriotail	Sleachta mionsonraithe lena n-áirítear ábhar, monarú, cóireáil dromchla, pacáistiú, lasta	Sonraíochtaí agus cainníochtaí a dheimhniú
4	Líníocht Siopa	Táirgeann muid líníochtaí monaraithe le do cheadú roimh tháirgeadh	Líníochtaí siopa a athbhreithniú agus a cheadú
5	Táirgeadh	Gearradh, foirmiú, táthú, cóireáil dromchla de réir na líníochtaí ceadaithe	—
6	Cigireacht Cáilíochta	Cigireacht cúig chéim in aghaidh ár bpróiseas QA; iniúchadh tríú páirtí má iarrtar é	—
7	Pacáistiú & Luchtú	Easpórtáil-phacáistiú caighdeánach; coimeádán luchtaithe le grianghraif	—
8	Loingseoireacht & Doiciméid	Doiciméid easpórtála iomlána (MTC, CO, liosta pacála, B/L) curtha ar fáil	—







Athraíonn na comhpháirteanna cruach ilghnéitheacha i gcruth agus méid, a éilíonn réitigh pacáistithe oiriúnaithe le haghaidh iompar sábháilte farraige. Seo thíos an t-eolas atá uait chun d’ordú a phleanáil – amanna tionscanta, íosmhéideanna, modhanna pacáistithe agus roghanna loingseoireachta.



Modhanna Pacáistithe



Déantar gach cineál táirge a phacáistiú de réir a chéimseata, a mheáchan agus a chóireáil dromchla chun damáiste a chosc le linn láimhseála agus iompair aigéin.

Táirge	Modh Pacáistithe	Cosaint

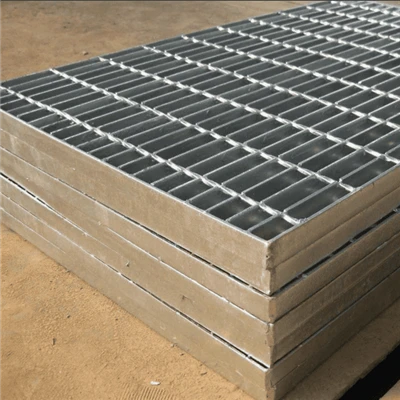

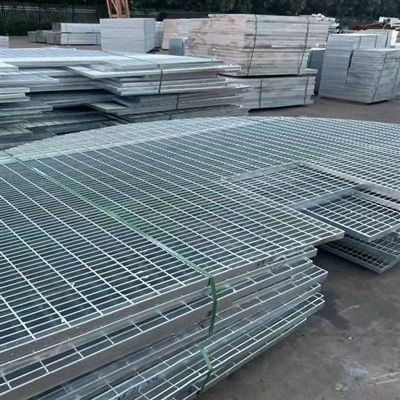

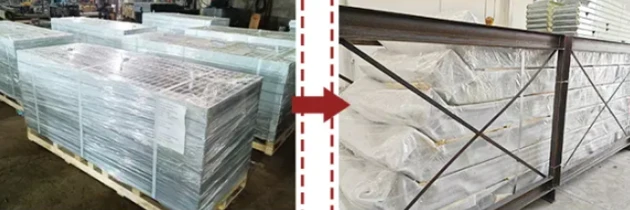

Grátaí cruach	Pailléid cruach, cuachta le strapaí	Deighilteoirí idir sraitheanna chun damáiste since a chosc; málaí desiccant
Córais staighre	Frámaí cruach boltáilte chuig pailléid	Cosantóirí cúinne ar ráillí láimhe; wrap mboilgeog ar imill

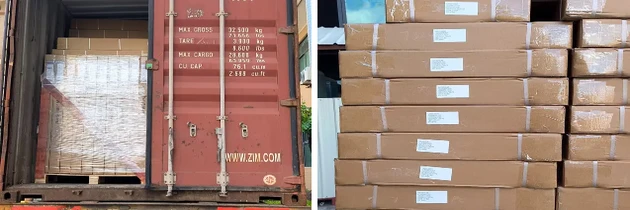

Ráillí & ráillí láimhe	cliathbhoscaí adhmaid	sleeves aonair ar ráillí cruach dhosmálta chun scratch a chosc

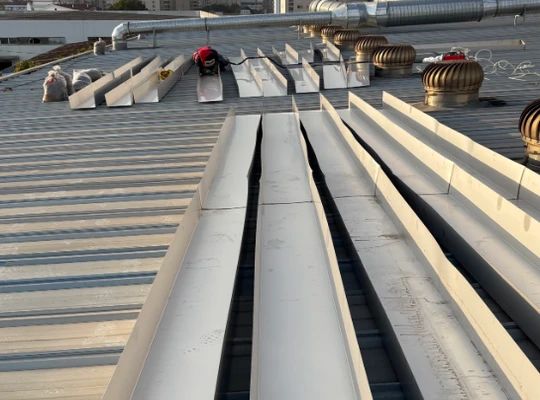

gáitéir	Neadaithe i gcásanna adhmaid	Ionsátaí cúr idir próifílí; séalaithe i gcoinne taise

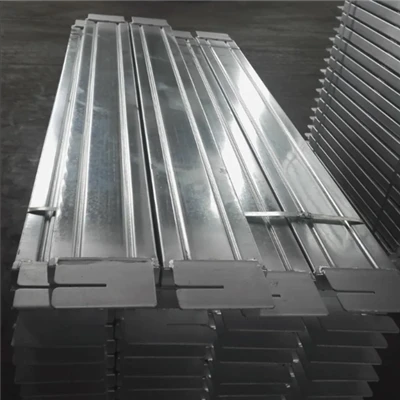

Boird ladhar	Cuachta ar phailléid	Cosantóirí imeall; timfhilleadh uiscedhíonach



Roghanna Loingseoireachta



Cuirimid téarmaí loingseoireachta solúbtha agus calafoirt lódála iolracha ar fáil a oireann do lóistíocht do thionscadail. Déantar luchtú coimeádán a dhoiciméadú le grianghraif sula saothraítear rónta le haghaidh d’fhíorúcháin.



Mír	Roghanna	Nótaí
Téarmaí Loingseoireachta	FOB, CIF, CFR, DAP	Solúbtha de réir do rogha
Cineál Coimeádán	20GP, 40GP, 40HQ / 20GP, 40GP, 40HQ	LCL ar fáil le haghaidh orduithe samplacha
Grianghraif á Luchtú	Ar choinníoll roimh séalaithe coimeádán	Chun do cháilíocht pacála agus luchtaithe a fhíorú
Rianú	Uimhir coimeádán agus nuashonrú loingseoireachta	Ar choinníoll tar éis luchtú



Am Luaidhe & MOQ



Cineál Táirge	Am Luaidhe	MOQ
Grátaí cruach	15-25 lá	100 m²
Ráillí láimhe & ráillí	25-35 lá	200 m
Córais staighre	25-35 lá	5 tacair
Boird ladhar	15-25 lá	200 m
gáitéir	20-30 lá	500 m
Déantúsaíochta saincheaptha	35-45 lá	Soshannta

Nóta: Tá fáilte roimh orduithe samplacha agus orduithe trialacha beaga. Táirgeadh Rush ar fáil le táillí breise.







Mar cheann de na monaróirí agus na soláthróirí cruach ilghnéitheacha is gairmiúla sa tSín, tá trealamh táirgeachta chun tosaigh ar domhan againn agus cumas láidir déantúsaíochta againn. Le do thoil a bheith cinnte cruach ilghnéitheach saincheaptha a cheannach ar phraghas iomaíoch ónár mhonarcha. Le haghaidh luachan, déan teagmháil linn anois.
