Conas a Oibríonn Malartóir Teasa?

Úsáidtear é chun teas a aistriú idir sreabhán amháin (leacht nó mar ghás) agus sreabhán eile (leacht nó gás eile) gan ligean don dá sreabhán teagmháil dhíreach a dhéanamh lena chéile, úsáidtear malartóirí teasa i bpróisis téimh agus fuaraithe araon.

Malartóirí teasaa úsáidtear i raon feidhmeanna lena n-áirítear aerchóiriú, gléasraí ceimiceacha, gléasraí peitriceimiceacha, scaglanna peitriliam, stáisiúin chumhachta, próiseáil gás nádúrtha, cuisniú, cóireáil séarachais, agus téamh spáis. Is féidir iad a fháil freisin in innill dócháin inmheánaigh, áit a ligeann siad do chuisnithe innill sreabhadh trí cornaí radaitheora de réir mar a shreabhann aer anuas orthu, ag fuarú an chuisnithe agus an t-aer á théamh.

Oibríonn malartóir teasa trí ligean do theas ó shreabhán amháin dul thar sreabhán eile, níos fuaire, gan iad a mheascadh nó a bheith i dteagmháil dhíreach.

Mar shampla, samhlaigh píopa le píopa eile timpeall air. D'fhéadfadh an píopa istigh ligean do shreabhán te dul tríd agus sreabhán níos fuaire ag dul tríd an bpíopa seachtrach ag an am céanna. Ligfeadh sé seo don sreabhán níos fuaire teocht an cheann níos teo a laghdú, toisc gur mhéadaigh an sreabhán níos teo ag an am céanna teas an cheann níos fuaire. Ar ndóigh, is sampla an-bhunúsach é seo de mhalartú teasa, agus tá roinnt fachtóirí eile le breithniú agus malartóirí teasa á imscrúdú:

1. Gabhann

Trí na píopaí a chuarú, mar shampla i gcruth 'S', is féidir leat ligean do na sreabháin níos mó ná 'pas' amháin a dhéanamh sula bhfágann siad an malartóir teasa. Is píobán díreach é pas amháin, áit a dtéann an sreabhach isteach ag foirceann amháin agus go dtéann sé amach go measartha tapa ar thaobh eile an malartóra teasa. Úsáideann pas dúbailte cruth U-, ionas go dtéann an sreabhán isteach agus go bhfágann sé an malartóir teasa ag an bhfoirceann céanna, ag cur leis an am a bhfuil na sreabháin ag dul thar cheann-eile sa malartóir teasa. Úsáideann pas triarach foirmiú cruth ‘S’ a ligeann don sreabhán taisteal feadh fad an malartóra teasa trí huaire roimh imeacht. Dá mhéad líon na bpasanna is ea is mó an méid aistrithe teasa atá ar fáil – go simplí toisc go mbíonn na sreabháin le chéile sa chóras ar feadh tréimhse níos faide – cé go bhféadfadh brúnna agus cailliúint luais a bheith mar thoradh air seo freisin.

2. Teocht Trasna-Thar

Tarlaíonn trasnú teochta nuair a thosaíonn teas an tsreabháin fhuaraithe ag trasnú le teocht an tsreabháin te sa malartóir teasa. Mar shampla, d’fhéadfadh ola a théann isteach i malartóir teasa ag 80⁰C taobh le huisce ag teocht 30⁰C, a dteocht a thrasnú-os a chionn dá laghdódh an ola go 50⁰C de réir mar a shroicheann an t-uisce 51⁰C. Ag an bpointe seo tá an sreabhán níos fuaire (uisce) éirithe níos teo ná an ola. Féadfaidh trasnú teochta laghdú suntasach a dhéanamh ar éifeachtúlacht malartóra teasa, go háirithe agus é ag fuarú. Is féidir é seo a sheachaint trí ráta sreafa an chuisnithe a mhéadú (féach, 'Ráta Sreafa' thíos), agus mar sin tá níos mó chuisnithe sa chóras. Nuair nach féidir teocht a thrasnú, is é malartóir teasa pláta a úsáid (féach ‘Cineálacha Malartóirí Teasa, thíos) an réiteach is fearr.

3. Difreálach teochta

Tagraíonn sé seo don difríocht teochta idir an chuisnithe agus an sreabhán te, rud atá tábhachtach i malartóir teasa, mar a léirítear ag 'teocht trasna-os cionn' (thuas). Ba cheart an chuisnithe a choinneáil ag teocht níos ísle ná an sreabhán te, agus, dá fhuaras an chuisnithe, is éifeachtaí is ea an teas a bhaint as an leacht te.

4. Ráta Sreafa

Seo an méid sreabháin a théann trí thrasghearradh de phíobán i dtréimhse ama ar leith. Déantar é a oibriú amach mar mhéid an sreabháin in aghaidh an ama a bhfuil an sreabhán ag sreabhadh - le ráta sreafa níos mó a d'fhéadfadh cur le cumas an malartóra teasa chun teas a aistriú. Mar sin féin, ciallaíonn níos mó sreabhach mais níos mó le hiompar, chomh maith le caillteanas brú agus treoluas a mhéadú.

Is féidir malartóirí teasa a aicmiú de réir an tsocraithe sreafa nó de réir dearadh an malartóra teasa féin.

Is iad na trí phríomhaicmiú de shocrú sreafa a fhaightear i malartóirí teasa ná sreabhadh comhthreomhar, sreabhadh cuntair agus tras-sreabhadh:

• Sreabhadh Comhuaineach:Téann an dá sreabhán isteach ag an taobh céanna den malartóir teasa agus taistealaíonn siad go comhthreomhar sula n-imíonn siad le chéile
• Sreabhadh Cuntar:Téann na sreabháin isteach ag taobhanna urchomhaireacha an malartóra teasa agus téann siad tríd an gcóras i dtreonna urchomhaireacha. Is é seo an socrú sreabhadh is éifeachtaí, toisc go bhfuil an difríocht teochta meán idir na sreabhán fós níos airde ar fud an chórais
• Trasshreabhadh-:Sa bhfoirm seo malartóra teasa, taistealaíonn na sreabháin ingearach (ag dronuilleach) dá chéile

Chomh maith leis an socrú sreafa, is féidir malartóirí teasa a chatagóiriú de réir cineáil, de réir dearadh fisiceach an malartóra teasa:

• Píobán Dúbailte:Is é seo an cineál malartóra teasa is simplí a úsáideann an tionscal. Mar a thugann an t-ainm le tuiscint, is éard atá iontu seo ná dhá fheadán trínar féidir le sreabhán sreabhadh. Is féidir leis an gcumraíocht sreafa a bheith comhthreomhar nó sreabhadh cuntar, le sreabhadh an chuntair a bheith níos éifeachtaí agus tá an sreabhadh comhthreomhar níos fearr más gá an dá sreabhán a thógáil go dtí an teocht chéanna. Tá na malartóirí teasa seo éasca agus saor le dearadh agus cothabháil ach tá leibhéal íseal éifeachtúlachta acu i gcomparáid le dearaí eile

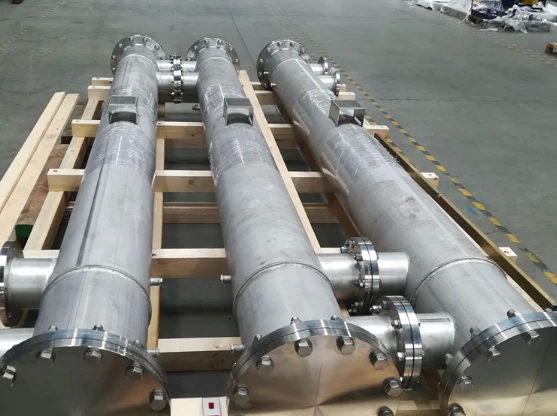

• Shell agus Tube:Úsáideann malartóirí teasa bhlaosc agus feadán sraith feadáin miotail trína sreabhann sreabhach amháin, timpeallaithe ag blaosc séalaithe trína sreabhann an dara sreabhán. Oibríonn an cineál malartóra teasa seo le gach cineál sreafa – sreabhadh comhthreomhar, cuntair agus trasshreabhadh- agus is féidir é a fháil in innill ghaile. Úsáidtear sciatha chun sreabhadh sreabhán a stiúradh, creathadh sa sreabhán a aslú agus tacú leis na feadáin, agus is féidir eití a úsáid freisin le teicneolaíochtaí aerfhuaraithe (amhail idir-fhuaraitheoirí inneall dócháin) chun an t-achar aistrithe teasa a mhéadú.
• Pláta/Eite:Úsáideann an cineál malartóra teasa seo cruacha de phlátaí miotail tanaí a choinnítear óna chéile ag eití chun leibhéil a fhoirmiú, cosúil le hurláir foirgnimh. Mar sin féin, tá gach ceann de na 'urlár' seo féin-cuimsithe agus scartha ón gceann thuas nó thíos, rud a chruthaíonn sraith séalaithe feadáin trínar féidir le sreabhán sreabhadh. Cruthaíonn sé seo achar dromchla mór atá in ann teas a mhalartú go tapa agus ag an am céanna ráthaítear sreabhadh sreabhach ar fud an dromchla aistrithe teasa iomlán, rud a choscann marbhántacht agus carnadh sreabhach. Is féidir na plátaí a chruthú i méideanna, doimhneachtaí agus cruthanna éagsúla, lena n-áirítear plátaí roctha, pláta agus fráma, pláta agus sliogán, nó plátaí bíseach. Cruthaíonn suaiteacht ard-sreafa idir na plátaí aistriú teasa níos mó agus laghdú ar bhrú. Úsáidtear an cineál malartóra teasa seo in iarratais ar nós foirnéisí gáis agus coirí.
• Aerfhuaraithe:Faightear an cineál malartóra teasa seo go coitianta i bhfeithiclí agus in iarratais eile atá ag gluaiseacht nuair nach bhfuil uisce fionnuar ar fáil. In ionad dhá leacht, úsáideann córais aerfhuaraithe aer fionnuar ó lucht leanúna nó sreabhadh aer de bharr gluaiseacht na feithicle féin.
• Comhdhlúthadáin, Coirí agus Galaitheoirí:Tá tagairt ar leith tuillte ag an gcineál seo malartaithe teasa toisc go n-oibríonn sé ar bhealach beagán difriúil leis na cinn a thuairiscítear cheana féin. Seachas dhá shreabhán a chur isteach (te agus fuar), úsáideann siad seo fuarú agus comhdhlúthú gáis te i bhfoirm leachtach (agus vice versa) chun timthriall aistrithe teasa a chruthú. Is é seo an próiseas a úsáideann tuirbíní gaile agus gineadóirí gaile, a úsáideann an timthriall uisce a ghalú go gal agus a fhuarú ar ais ina leacht ina dhiaidh sin.
• Recuperators:Is malartóir teasa é inghéitheoir atá deartha chun teas a bheadh ​​caillte murach sin a ghabháil, ar nós teas a bheith á aeráil ó fhoirgneamh. Dírítear an t-aer te amach trí chainéal taobh le cainéal ar leith de shreabhán fionnuar a thagann isteach chun frithshreabhadh a chruthú. Seo mar a oibríonn-córas aerála aisghabhála teasa, rud a ligeann d’fhoirgneamh a bheith aeraithe le haer úr gan a theas ar fad a chailleadh ón aer te atá ag dul as oifig.
• Athghinteoirí:Ligeann an cineál malartóra teasa seo do na sreabháin isteach agus amach bogadh tríd an gcainéal céanna i dtreonna eile ag amanna éagsúla. De réir mar a shreabhann an sreabhán te amach tugann sé cuid dá theas suas ansin, de réir mar a shreabhann an sreabhán fionnuar isteach, piocann sé cuid den teas iarmharach a fágadh ann. Úsáidtear an cineál malartaithe teasa seo in inneall Stirling, a úsáideann loine chun gás gafa a bhrú ar ais agus amach idir foinse teasa (cosúil le tine) agus limistéar níos fuaire, nó 'doirteal,' áit a gcailltear an teas. Laghdaíonn an cineál malartóra teasa seo caillteanas teasa i gcóras tríd an teas a 'athghiniúint'.

Úsáidtear malartóirí teasa le haghaidh raon leathan feidhmeanna in úsáidí tionsclaíocha agus laethúla.

Cé go dtagann malartóirí teasa i raon dearaí agus córais sreafa éagsúla, oibríonn siad go léir ar bhealach comhchosúil; teagmháil theirmeach a cheadú idir sreabhán níos teo agus níos fuaire (gan meascadh i ndáiríre), ionas go ndéanfaidh an dá sreabhán ceann eile a théamh nó a fhuarú dá réir.

Feabhsaíonn sé seo éifeachtúlacht feithiclí agus aonad eile chomh maith le costais a shábháil agus ídiú fuinnimh a ísliú (agus aon tionchar comhshaoil ​​a bhaineann leis).
